摩擦焊機是由摩擦焊主機、液壓系統、電器控制系統三大部分組成。

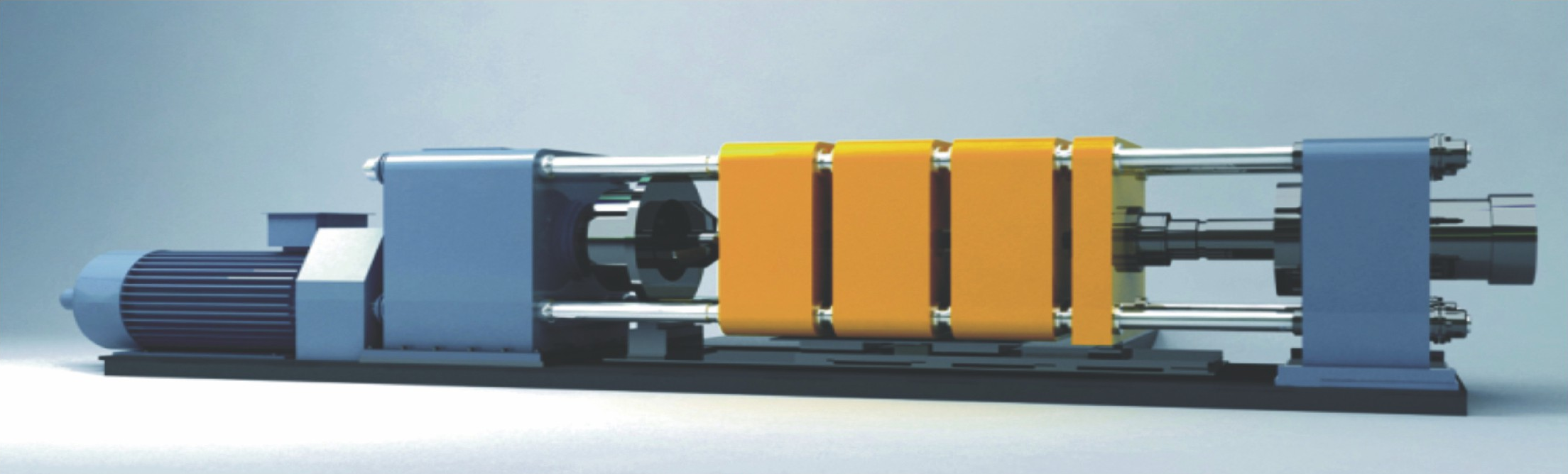

摩擦焊主機是由機座、主軸箱、頂鍛裝置、鋼爪鋁導桿夾具、導向支柱，變頻電機、上料小車等組成。實現了在摩擦焊接時的轉動、移動和頂鍛，以及自動上下料和鋼爪的夾緊，是鋼爪摩擦焊接的主要執行裝備。

液壓系統為鋼爪和夾具提供夾緊力;在摩擦焊接時給運動提供動力和頂鍛力，施加摩擦及頂鍛壓力等生產工藝過程。

控制系統對摩擦焊主機和液壓系統進行動作控制，并進行主軸轉動的相位控制，實現摩擦焊接的自動完成。它是由西門子變頻器、觸摸屏式操作面板、動力柜、電阻柜、監測系統、PLC可編程序控制器等組成。

◎基本性能參數∶

（1）主軸驅動電機功率∶710kW（2）最大頂鍛力∶ 5000 KN（3）工作負載∶ 32000N.m（4）焊接效率∶每5-10分鐘1件

（5）主軸轉速∶120-200 r/min 無級調速（6）主軸箱行程∶ 500 mm（7）焊件偏心距∶≤1.2mm（8）相位誤差∶<1°

（9）可焊接工件材質∶ 低碳鋼、低合金鋼與純鋁之間的相互焊接。

◎創新點∶

※ 鑄鋼爪專用夾具，保證焊接過程的 可靠性。

※重載主軸旋轉夾緊加壓裝置。保證了被焊件焊接過程中所需的頂鍛力。提高了焊接強度和—致性。

※大噸位焊機相 位控制技術，保證 了被焊件所需的相位要求，獲得優質的焊接接頭。

◎產品性能優勢∶

（1）實現鋁導桿與鑄鋼爪的直接連接，降低了接頭電阻，有效提高了其導電性能，實現了節能降耗 （壓降約6mV（2）效率高

（3）焊接強度高，一致性好

（ 4）焊接過程沒有煙塵、飛濺及弧光，對環境無污染

（5）焊接無需添加焊條、焊絲、焊劑及保護氣體等輔料，節約人工，大大降低生產成本⑨推廣應用∶

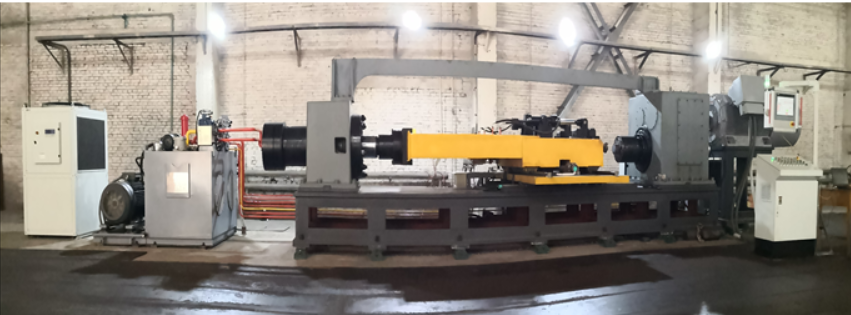

已研制出國內首臺5000 Kn專用摩擦焊機，正在中國鋁業連城分公司中試考核。
